Модуль реле 1-канальний 5 В для ESP8266 ESP-01S використовується для комутації електричних ланцюгів із великим робочим струмом.

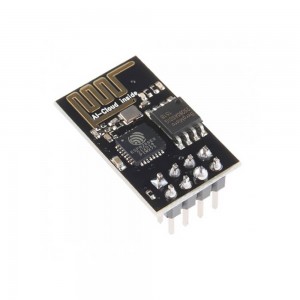

Для використання релейного модуля потрібно під'єднати його до контролера сімейства ESP-01. Контролер приєднується до 8-пінового гнізду, яке позначене жовтим кольором. Напрямок встановлення контролера вказаний на корпусі релейного модуля піктограмою стрілки. Оскільки релейний модуль використовує тільки один цифровий вхід контролера, то другий цифровий вхід буде доступний іншій периферії «скрізняком» через плату модуля.
Релейний модуль спрацьовує від керівного сигналу значенням 3,3 В, який подається від контролера. Керувальний сигнал має подаватися через цифровий вивід контролера.
Позначення контактів реле підписане на корпусі модуля NO, NC, COM. Без впливу керівного сигналу реле буде в нормально закритому стані (замкнені NC-COM). Під час подавання керівного сигналу реле переходить у нормальний відкритий стан (замкнутий NO-COM) і починає горіти індикатор роботи реле. Реле буде в нормально відкритому стані доти, поки подається керівний сигнал. Отже, за допомогою модуля можна виконувати завдання як на замикання ланцюга під час подавання керівного сигналу, так і на розмикання ланцюга, а також обидва завдання. Логічна та силова частина модуля не мають оптичного розв'язання.
На платі модуля є кнопка, позначена RST. Вона використовується для перезавантаження мікроконтролера.
Живлення релейного модуля відбувається від зовнішнього джерела живлення. Напруга живлення модуля становить 5 В. Живлення релейного модуля під'єднується до контактів, позначених 5V і GND.
