Контроллер заряду розряд з балансиром BMS 3S, 4S, 5S універсальний, 100A для Li-ion акумуляторів 18650

BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї і т. д.

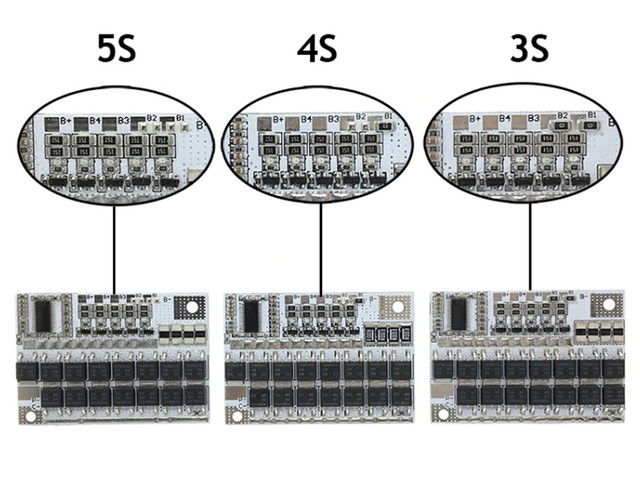

Наданий BMS контролер, є потужної універсальної модифікацією плати захисту для збірки з трьох, чотирьох або п'яти послідовно включених Li-ion, Li-po акумуляторів з функцією балансування. Шляхом не складних модифікацій (установка/видалення "перемичок") можна вибрати необхідний режим роботи контролера 3S, 4S, 5S або, при необхідності швидко, змінити поточний режим роботи на потрібну Вам в конкретних технічних умовах експлуатації. Використовується мікроконтролер BM3451TNDC-T28A.

Система управління та балансування забезпечує індивідуальний контроль напруги і опору кожного елемента акумулятора, розподіляє струми між складовими акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне підключення та відключення навантаження.

Плата виконує функцію захисту акумуляторів від перерозряду, перезаряду і від короткого замикання в навантаженні. Добре підходить для дамських сумочок та іншого акумуляторного інструменту.
Спрацьовування захисту по струму - більш 100A, зменшити струм захисту і навантаження можливо выпаиванием одного або декількох шунтових резисторів "R003" (-25% струмового навантаження на кожен резистор).

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того, щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

При використання контролера на високих потужностях необхідно посилити висновки плати!

Більш наочно побачити дії, необхідні для зміни режиму роботи, Ви зможете на наступним відео огляді.

Увагу. В оригіналі поставляється в модифікації 5S.

Технічні характеристики модуля:

• Кількість елементів: 3S, 4S, 5S (встановлюється користувачем)
• Постійний струм заряду: 60А
• Постійний струм розряду: 80А
• Перевантаження по струму розряду: 1,5 - 2,5 S

Балансування елементів

• Струм балансування: 60мА
• Захист від перезаряду: 4.21 - 4.29 В
• Захист від перерозряду: 2.72 - 2.88 В
• Відновлення зарядки, при зниженні напруги на елементі до: 4.14 - 4.24 В
• Захист від короткого замикання

Розміри модуля: 42.1 мм х 61.2 мм х 4мм
